Zubehör
Batterie Standard
Power für schnelle und sichere Inbetriebnahme aller RCT LEVELview-Sender (Ex-Zone 1) | einfach Plug & Play mit Sender verbinden | jederzeit austauschbar
Funktionsweise
Der gewünschte Sender kann einfach durch Zusammenstecken mit dem Batteriepack aktiviert oder durch Trennen deaktiviert werden. Der Batteriepack kann jederzeit sehr einfach ausgetauscht und ersetzt werden: Sender vom verbrauchten Batteriepack abziehen – 30 Sekunden warten – Sender auf neuen Batteriepack aufstecken. Alle programmierten Informationen des Senders bleiben auch im stromlosen Zustand erhalten.
Eigenschaften
Anwendung: Stromversorgung aller RCT LEVELview-Sender
Gehäuse: Robust, stoßfest, gasdicht, UV-beständig, vollvergossen für Ex-Zone 1
Befestigung: Zwei Magnete im Batteriefuß zur einfachen schnellen Befestigung der Sendeeinheit z. B. am Tank oder Tankdeckel
Bauart: Vollvergossen, ATEX-Zone 1, Ausführung in Eigensicherheit (II 2 G Ex iB IIB T4 Gb), enthält Alkaline-Batterien
Lebensdauer: Zwei bis vier Jahre je nach Sendehäufigkeit
Kombinationen
Alle LEVELview-Sender:
- Sender LEVELview.PRO.LPG
- Sender LEVELview.PRO.OIL
- Sender LEVELview.PRO.AQUA
- Funksender LEVELview.BASIC.LPG
- Funksender LEVELview.BASIC.OIL
- Funksender LEVELview.BASIC.AQUA
Downloads
Datenlogger REMOTE PROFI GSM
Intelligente Fernüberwachung von bis zu 16 Messstellen via Mobile und Web App
Mit dem RCT Datalogger lassen sich Informationen von bis zu 16 verschiedenen Tanks, Zählern und Objekten lokal per Funksender und über kabelgebundene Sensoren erfassen und verarbeiten. Via GPRS/4G oder NB-IoT/Sigfox/LoRa können die Messdaten dann weltweit für ein webbasiertes Datenmanagement via Mobile App und Web App zur Verfügung gestellt werden.
Funktionsweise

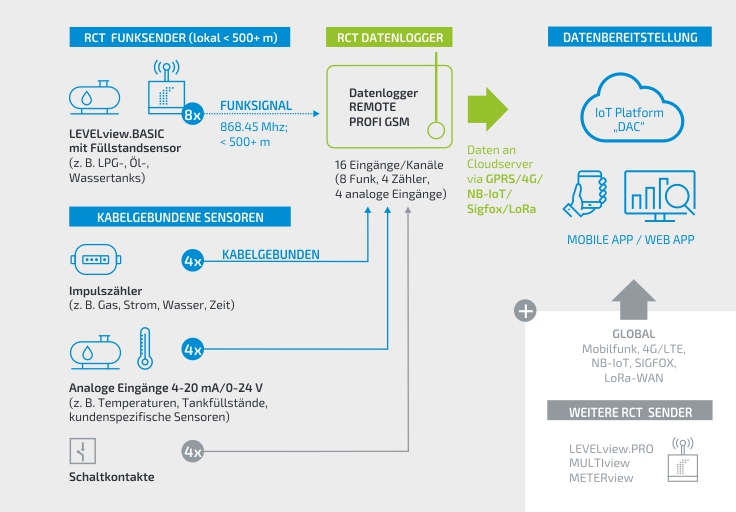

Der Datenlogger ist ein wahres Multitalent für die gleichzeitige Fernüberwachung von verschiedenen Zählern, Tankfüllständen, Temperaturen des Heizkreislaufs, Anlagenstörungen und vieles mehr. So lässt sich z. B. die komplette Heiz- und Haustechnik eines Gebäudes inklusive außenliegender Tanks mit einem System fernüberwachen. Der Datenlogger bietet 16 Kanäle zur Erfassung von kabelgebundenen Sensoren und RCT Funksendern (LEVELview.BASIC) in Funkreichweite bis 500 m. Es können 4 Zähler mit Impulsausgang via Kabel angeschlossen werden. Die Daten aller verbundenen Sensoren und Funksender werden in dem Datenlogger gespeichert und in regelmäßigen Intervallen oder bei Erreichen definierbarer Grenzwerte und Alarme via GPRS/4G oder NB-IoT/Sigfox/LoRa an den RCT Webserver gesendet. Die Messwerte, Zählerstände, Verbräuche, Alarme und Systemmeldungen können jederzeit via Internet über die Mobile App oder Web App „RCT Monitor“ überwacht werden. Sie erhalten eine fundierte Datengrundlage für ein effizientes Energiecontrolling. Probleme wie Ausfall der Heizung, unübliche Verbräuche, Temperaturabfall, leere Tanks werden frühzeitig erkannt und ermöglichen schnelles gezieltes Handeln und minimale Ausfallzeiten.
Eigenschaften
Anwendung: 16 Kanäle zum Empfang verschiedener Sender Typ LEVELview.BASIC (868.45 Mhz) und Anschluss von kabelgebundenen Sensoren/Kontakten z. B. Temperatursensoren, Impulszähler, Füllstandsensoren, Drucksonden, Störkontakte u.v.m. ; Datenweiterleitung an Cloudserver
Spannungsversorgung: Anschlussstecker (2-polig) 230 V / 50Hz
Sensoren/Kanäle: 16 Kanäle zum Empfang verschiedener Sender Typ LEVELview.BASIC (868.45 Mhz) und Anschluss von kabelgebundenen Sensoren/Kontakten
Anschlussklemmen: 4 x 3-polig für analoge Eingänge (0-24 V/4-20 mA); 4 x 4-polig für Impulszähler und Alarmkontakte
Programmierung: Erstkonfiguration werksseitig oder mittels PC und RCT Software „Config-Profi-8”; Konfigurationsanpassungen jederzeit über RCT Web App möglich
Datenübermittlung: je nach Ausführung GPRS/4G/NB-IoT/Sigfox/LoRa
Mobilfunkkarte: Standard SIM-Karte; Mobilfunkanbieter frei wählbar oder RCT Vertragskarte
Datenempfang: RCT Webserver (Cloud), Datenverwaltung über Mobile und Web App oder individuelle Lösung
Zyklische Meldungen: Sendehäufigkeit frei wählbar; Übertragung der erfassten Messwerte, Zählerimpulse, Batteriestand (Funksender), Signalstärke und Systemmeldungen (letzte 24 Messwerte in einer Meldung)
Alarme: bei Erreichen definierbarer Grenzwerte (Über-/Unterschreitung), Ereignis/Störung (Schaltkontakte), Leere Batterie (Funksender), weitere indirekte Alarme über die Web App z. B. untypischer Verbrauch
Gehäuse: ABS Kunststoffgehäuse zur Wandbefestigung, IP 54, Schutzisoliert (EU Schutzklasse II), für den Einsatz im Innenbereich
Kombinationen
- Funksender LEVELview.BASIC.LPG
- Funksender LEVELview.BASIC.OIL
- Funksender LEVELview.BASIC.AQUA
- Drucksonden
- Kapazitive Sensoren
- Antennen
Downloads
Magnetfußantenne
Für LEVELview-Sender | einfache Befestigung direkt am Tank und an Metallflächen | austauschbar
Funktionsweise
Die Magnetfußantenne wird aufrecht stehend an einer Metallfläche befestigt. Grundsätzlich gilt: Je größer die Metallfläche umso besser die Sendeleistung. Befestigen Sie die Antenne bei oberirdischen Tanks z. B. direkt auf dem Behälter, bei erdgedeckten Tanks außerhalb des Domschachtes z. B. auf dem Schachtdeckel. Innerhalb des Schachtes kann das Signal durch die Metallumbauten eingeschränkt werden. Für ungünstige Umgebungsbedingungen, z. B. abschirmende Elemente wie Stahlbetonwände, stehen weitere Ausführungen und Hilfsmittel zur Verfügung (z. B. Antennenkabelverlängerung, überfahrbare Antenne).
Eigenschaften
Kabellänge: 1,2 Meter
Anschluss: Schraubverbinduung (SMA-Buchse)
Befestigung: flexibel mittels Magnetfuß, extern
Typen
Sendeantenne 868 MHz Magnetfuß: Standard-Antenne für Funksender LEVELview.BASIC
Sendeantenne GSM Magnetfuß: Standard-Antenne für globale Sender LEVELview.PRO
Weitere Ausführungen: Antennenkabelverlängerung, Dipolantenne (überfahrbare Antenne), Winkelantenne
Kombinationen
Alle LEVELview-Sender:
- Sender LEVELview.PRO.LPG
- Sender LEVELview.PRO.OIL
- Sender LEVELview.PRO.AQUA
- Funksender LEVELview.BASIC.LPG
- Funksender LEVELview.BASIC.OIL
- Funksender LEVELview.BASIC.AQUA
